連載三十五｜源牌冰蓄冷技術設計與應用
2023-06-09

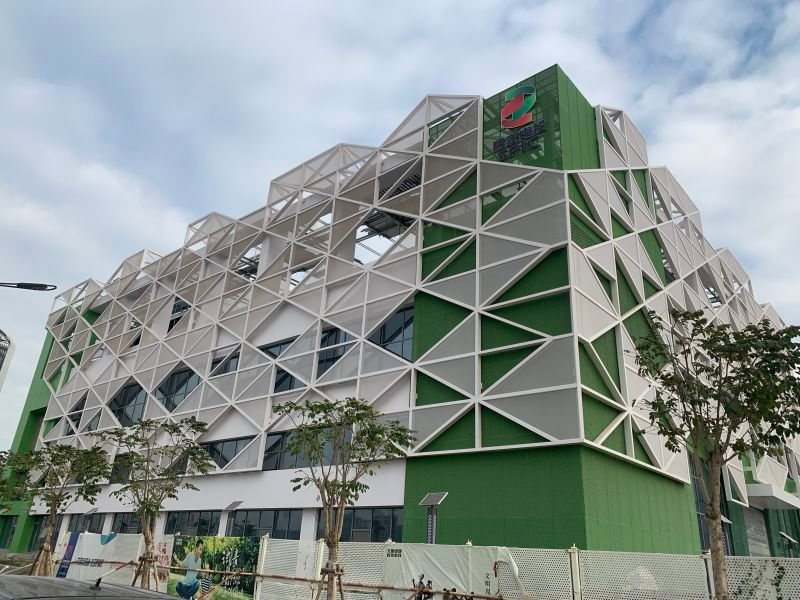

珠海橫琴區域供冷能源站（外融冰）
本項目設計單位：華南理工大學建筑設計研究院
橫琴新區（粵澳深度合作區）建設用地總面積約30平方公里，區域供冷系統共布置了十個冷站。向區內建筑空調系統提供冷凍水，同時為區域內的高級酒店提供生活和采暖用熱水。區域供冷供熱的主要用戶為各類公共建筑、工業建筑及部分住宅，每個冷站的服務半徑約為1.5公里。區域供冷供熱系統建設應橫琴新區的建設分期進行。已部分建成投用有1#、3#、7#、10#區域能源站。
源牌提供7#及10#冷站外融冰蓄冰裝置及其監控系統,總計90164RTH；以及64個換熱站的自控能管系統。10#供冷站尖峰負荷31600RT ，總蓄冰量為60032RTh（ 108臺ITSE-D440，38臺ITSE-D388）；7#供冷站尖峰負荷28600RT，總蓄冰量為30132RTh（ 108臺ITSE-D279 ）。蓄冰盤管采用三層疊放的方式進行安裝布置。兩冷站于2021年夏天8月正式投用，經測試各項指標達到設計要求。

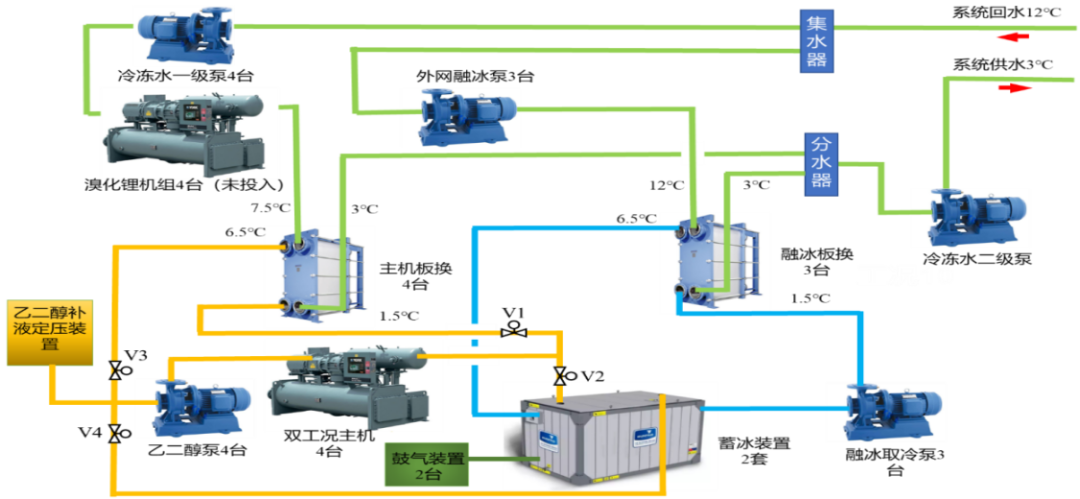

7#站冰蓄冷能源站流程

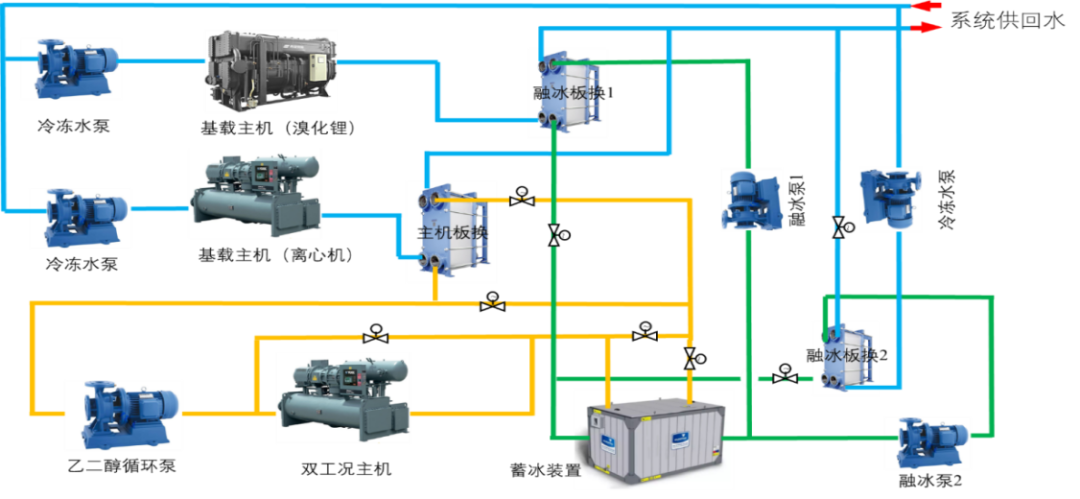

10#站冰蓄冷能源站流程

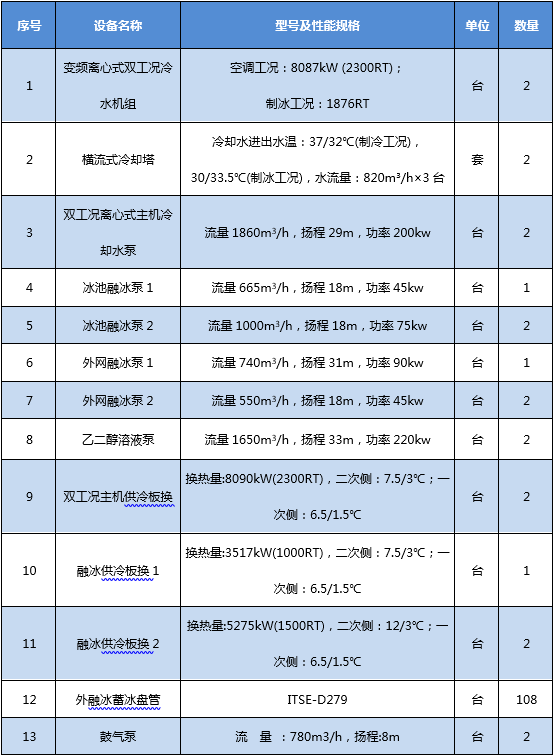

7#能源站主要設備配置
10#能源站主要設備配置
