連載三十一｜源牌冰蓄冷技術設計與應用
2023-05-12
杭州拱墅區政府辦公大樓
系統運行情況

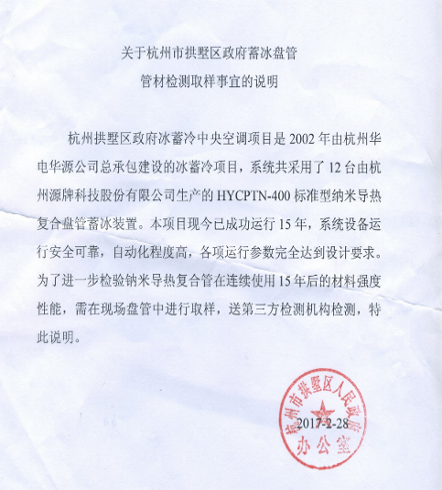

系統運行3年時，進行了制冰融冰性能測試。系統運行5年和15年后，分別進行了盤管管材強度測試和系統運行參數進行測試，各項參數均達到設計要求。
2005年上海同濟建設工程質量檢測站檢測結論：
（1）蓄冷系統性能系數
Qic：系統總釋冷量16993.7 kWh。
ΣAi：蓄冷系統在蓄冷和釋冷過程，制冷主機與乙二醇泵總耗電量，為
4043.4kWh。
蓄冷系統性能系數COPice
COPice=Qic/ΣAi
結論1：
本制冷蓄冷系統蓄冷系統性能系數COPice為4.2（不含冷卻系統和冷凍系統）。
（2）蓄冷循環

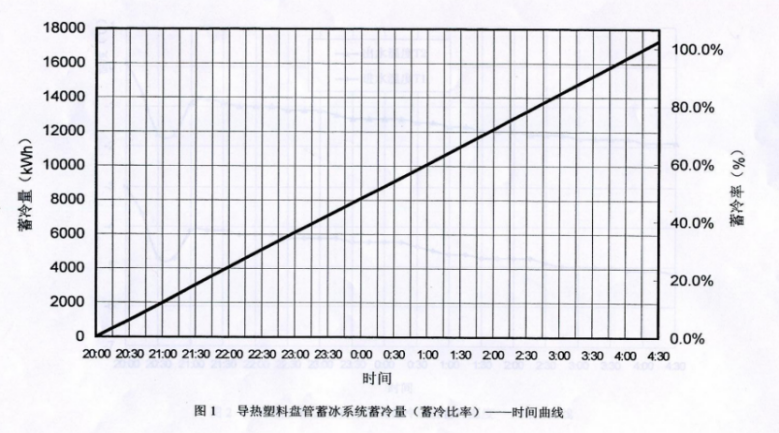

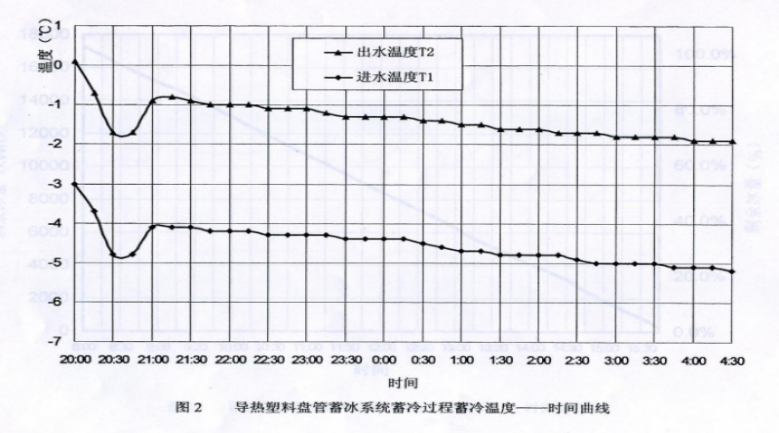

本次蓄冷測試開始時間為2005年8月15日20:00分，2005年8月16日上午4:30分結束，總蓄冷時間8小時30分鐘，總蓄冷量為17277.8kWh，蓄冷開始時蓄冰盤管進口溫度T1為-3.0，結束時蓄冰盤管進口溫度T1為-5.2℃，制冰過程蓄冰盤管平均進口溫度為-4.8，蓄冰過程總耗電量為3673.2kWh。
結論2：
a、 總蓄冷量17277.8kWh，達到設計要求（16882kWh）。
b、蓄冷溫度高，盤管進口平均溫度-4.8°C，最低溫度為-5.2℃，符合盤管進口溫度不低于-6℃的設計要求。
c、 蓄冷時間為8小時30分鐘，達到設計要求（＜9小時）。
d、蓄冷過程平均能效比為4.7（不含冷卻系統和冷凍系統）。
（3）釋冷循環

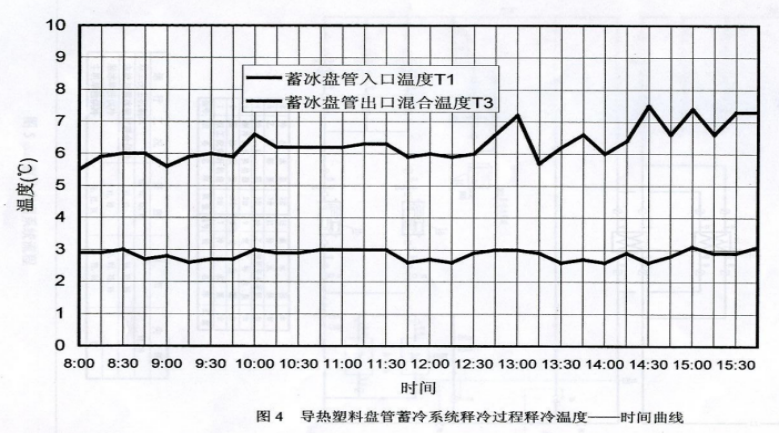

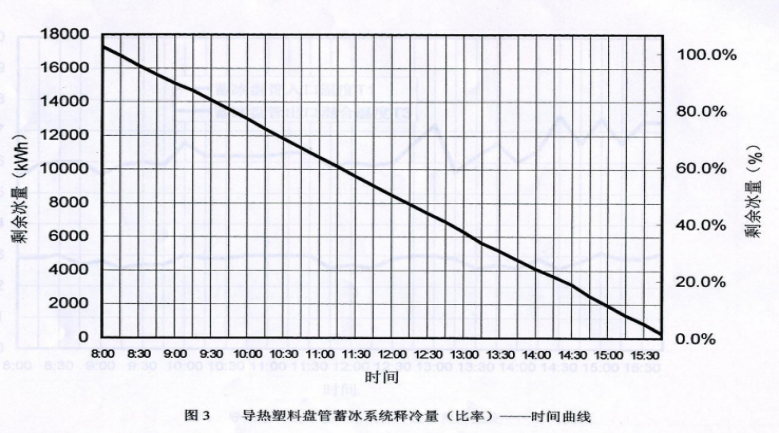

本次釋冷測試開始時間為2005年8月16日上午8:00，2005年8月16 日下午3:45結束，總釋冷時間7小時45分鐘，總釋冷量為16993.7kWh。釋冷過程通過制冷機出口溫度設定控制盤管進口溫度T1為6℃，通過調節電動閥門（見圖5）V3、V4控制盤管出口混合溫度T3為2.8°C（考慮到節省拱墅區政府大樓的空調運行費用，16日下午停開制冷機，盤管入口溫度有較大的波動，盤管出口溫度仍然基本穩定在2.8°C左右）。
結論3：
a、 總釋冷量16993.7kWh,達到設計要求（＞16500kWh）。
b、釋冷溫度低，盤管出口平均溫度T2為2.44°C,出口混合溫度T3平均值為 2.84°C,，符合盤管出口溫度（≯3.5°C）的設計要求。
c、 釋冷時間為7小時45鐘，符合釋冷時間不超過10小時的設計要求。
蓄冰系統檢測報告
（2005年）

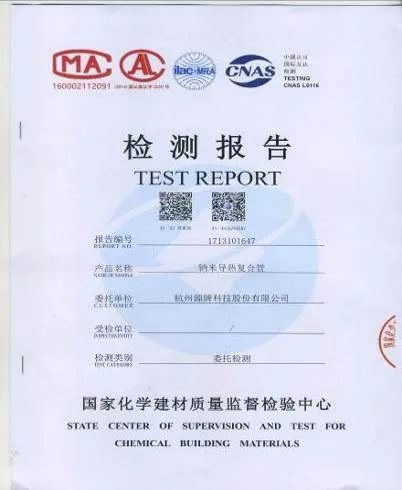

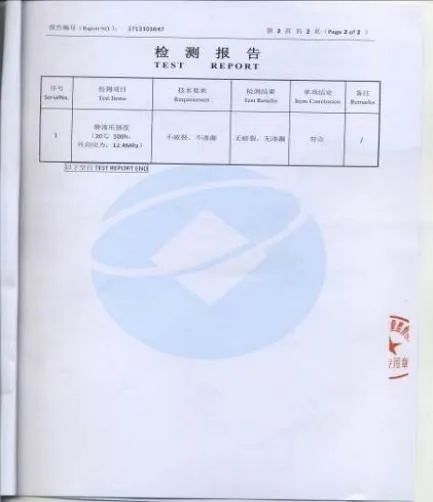

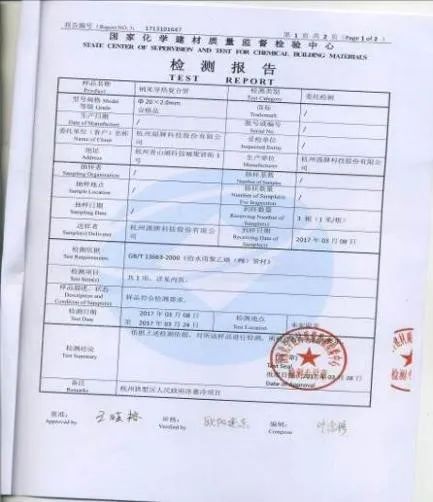

蓄冰系統及產品檢測報告
（2017年）
