連載二十九｜源牌冰蓄冷技術設計與應用
2023-04-28
杭州青山湖能源站

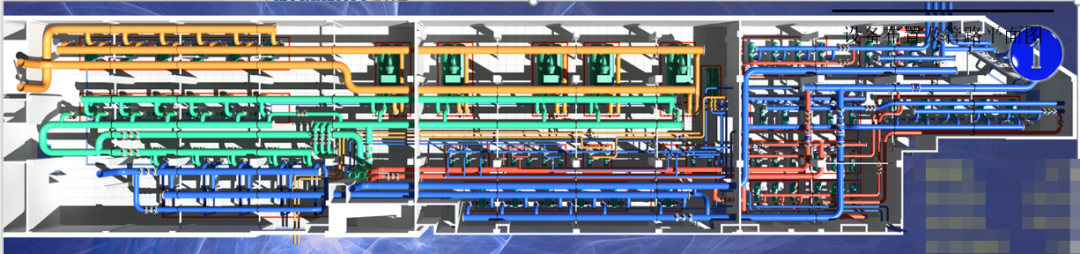

機房平面布置圖
能源站負一層接管圖（主機層）
能源站一層接管圖（蓄冰層）
能源站自控及能源管理
采用PLC控制技術，選用CPU414-3 PN/DP主控制器用于處理數據并生成相關控制指令，分布式I/O采集現場數據及輸出控制信號。其中，制冷主機、鍋爐等第三方設備采用網關通訊；水泵、冷卻塔、送排風機等采用RPC5600智慧控制柜實現啟停、變頻控制，并與PLC進行通訊；電動調節閥、傳感器等采用ET200M分布式從站。
末端換熱站PLC控制器利用園區電信共用網絡，使用VPN技術與能源站PLC主控制器進行通訊，實現能源站監控中心對各末端換熱站的監控。避免了通訊光纖的重復施工、運行維護，提高了園區電信網絡的利用率。
采用REM5600能源管理平臺，實時監測能源站內各設備及傳感器的運行狀態及參數；對設備的用電量、用水量、耗氣量、供冷（熱）量等進行采集、統計、可視化分析；提供月度、季度、年度能耗報表，用以指導能源站的運維管理與節能優化。

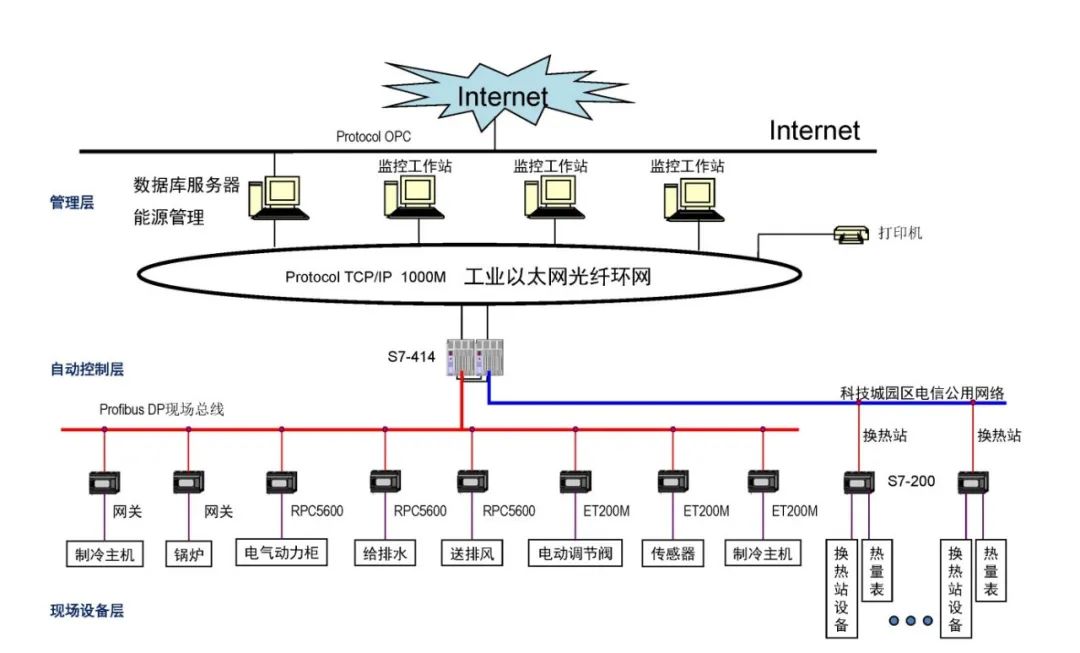

能源站自控系統網絡結構圖

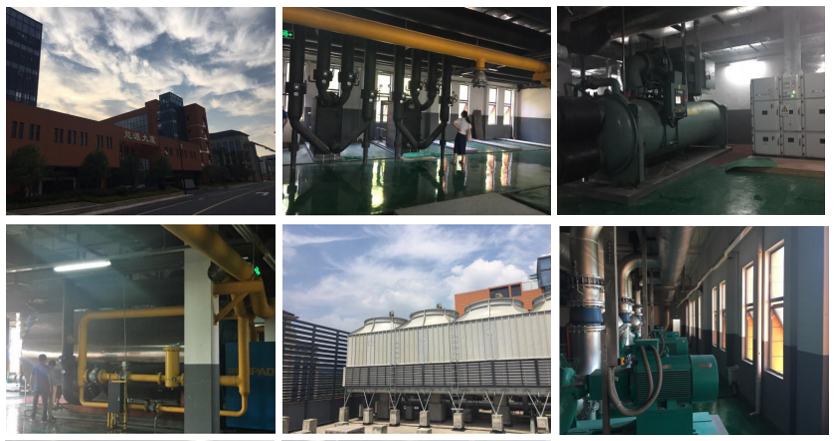

現場安裝效果

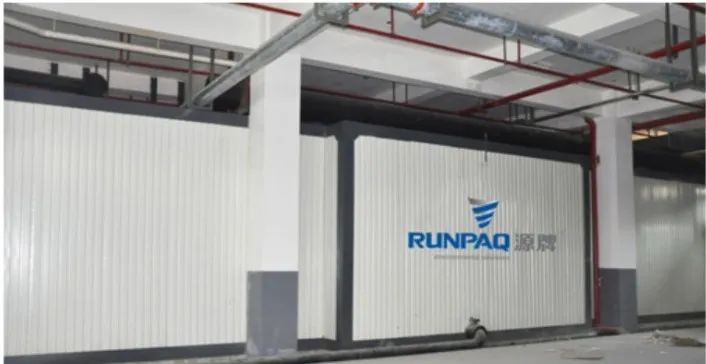

機房實景圖
