連載二十五｜源牌冰蓄冷技術設計與應用
2023-03-31
冰蓄冷系統典型應用案例
北京中國尊大廈
本項目設計單位為北京市建筑設計研究院
項目概況
中國尊是位于北京市朝陽區 CBD 核心 區 Z15 地塊的一幢超高層建筑，是中信集團總部大樓。該項目建筑總高528米，是北京第一高樓。總建筑面積約 43.7 萬m2，其中地下部分8.7萬m2，地上部分35萬m2，地下7層，地上108層。建筑主要功能：辦公室、會議室、觀光層、多功能用房、餐廳等。夏季冷負荷37145kW，24小時逐時負荷見下圖，冷源采用電制冷離心機+冰蓄冷系統；冬季熱負荷29340kW，采用市政集中熱源。
源牌科技公司作為該項目暖通專業技術負責人，對整個大樓的空調及其控制效果負責，作為項目的中央空調及樓宇自控系統專業承包單位，提供冰蓄冷、變風量低溫送風空調與建筑能源環境協同控制技術。其中蓄冰裝置采用不完全動結式納米導熱復合盤管，總蓄冰量34880RTH。暖通設備監控系統包括冰蓄冷能源站+變風量末端系統。配置RPC5600 中央空調控制系統，采用西門子PLC控制器，硬件控制點位101141，物聯網通訊點位255173，系統軟件點位531578。

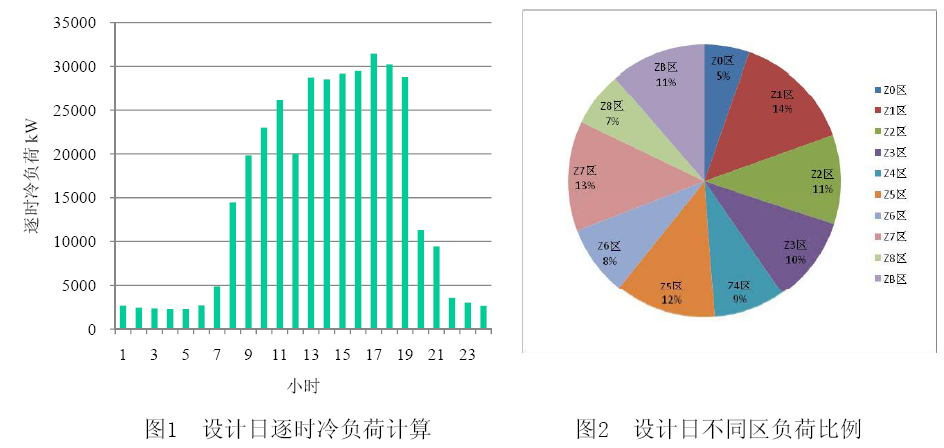

24小時逐時負荷圖

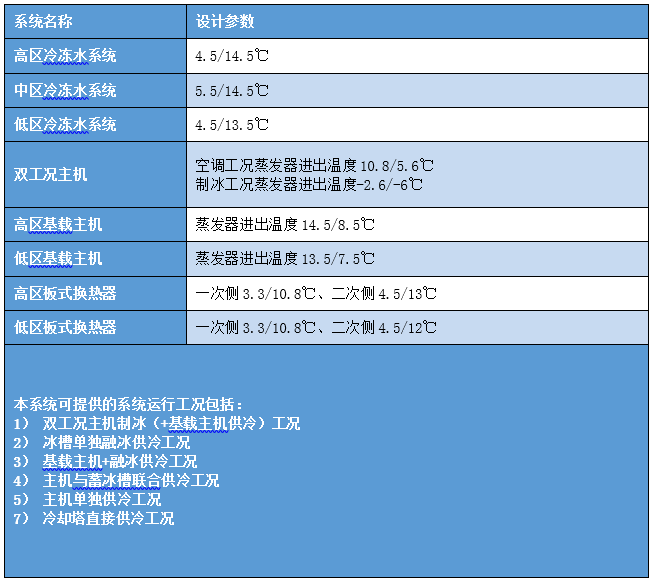

系統流程與設計參數
項目冰蓄冷冷源機房系統圖
