連載· 33 |《變風量空調系統》——5.4 設計參考資料
2018-02-09
5.4.2變風量智慧控制柜及系統
1. 變風量智慧控制柜
變風量空氣處理機組啟停與控制采用強弱電一體化設計，變風量空調智慧控制柜內置變頻器、智慧控制器、智能電能表（選配）、空氣斷路器、接觸器等主要設備，實現對變風量空氣處理機組的供電及全面控制。該控制柜具有以下控制功能：
（1）實現風機的啟停和變頻控制。
（2）實現對電動水閥、電動風閥等執行器以及溫度、濕度、靜壓、CO2、PM2.5、 VOC 等傳感器的監視與控制。
（3）配置彩色觸摸屏，與變風量智慧控制器連接，實現就地的參數設定與監視。
（4）控制器內置變風量控制程序，可實現定靜壓、變靜壓、可變靜壓、總風量等不同控制策略，調試和操作人員可根據項目特點進行程序自由配置。
（5）采用模糊控制和 PID 結合的控制方法，控制精度高，適應性、穩定性好。
（6）內置電能表，自動記錄風機耗電量參數；同時采集空氣處理機組熱量表參數， 可提供空氣處理機組能效評價，并將相關數據傳輸至上位機。
（7）控制柜具有自動加班申請功能，即通過觸摸屏進行加班申請設置，信息可傳至 上位機并與冷熱源機房進行通信。
（8）空調機控制帶手自動轉換開關，帶運行指示和停止指示。
（9）變頻器需采用主流品牌產品，帶操作面板，實現手自動切換。

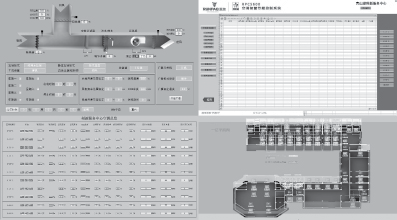

（10）通信協議采用 PROFIBUS、MODBUS、BACnet、LONWORKS 等國際通用協議。 變風量系統上位機軟件界面如圖 5-18 所示。
2. 變風量自控網絡
（1）通信采用總線式。其中，網絡控制器與變風量控制柜間采用 PROFITBUS/ MODBUS/BACnet/LONWORKS 等通用的通信協議，通信速率不小于187.5kbit/s。變風量控制柜與VAV 控制器間采用 MODBUS/BACNET/LONWORKS 通用的通信協議，通信速 率不小于 9.6kbit/s；網絡控制器與上位機之間采用以太網通信。
圖 5-18 變風量系統上位機軟件界面
（2）VAV 監控工作站軟件平臺組成：SMART-VAV 控制軟件 + 通用軟件。 開 放性軟件平臺可實現遠程數據監控和云端專家診斷，為客戶提供持續優化運行咨詢 服務。
（3）VAV 自控系統預留與 BA 系統的通信接口，方便 BA 系統集成，通信接口形式為 OPC。
5.4.3新型變風量系統控制原理及網絡圖

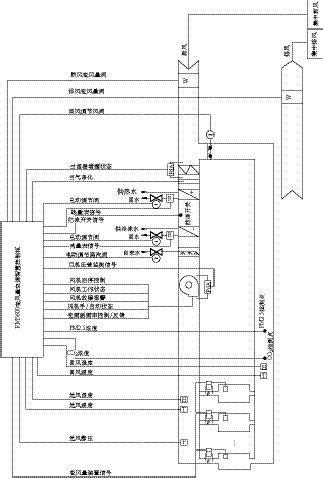

（1）新型變風量系統控制原理圖如圖 5-19 所示。
圖 5-19 新型變風量系統控制原理圖

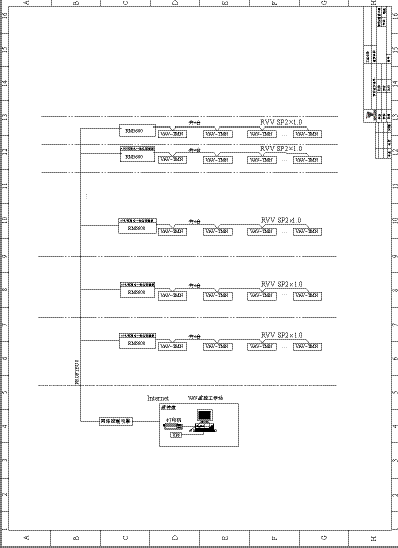

（2）新型變風量系統控制網絡圖如圖 5-20 所示。
圖 5-20 新型變風量系統控制網絡圖
