5.2 新型變風量空調智慧控制柜設計選型
5.2.1 RM5600 變風量空調智慧控制柜
變風量空氣處理機組啟停與控制采用強弱電一體化設計，變風量空調智慧控制柜內置變頻器、變風量智慧控制器、智能電能表（選配）、空氣斷路器、接觸器等主要設備， 實現對變風量空氣處理機組的供電及全面控制。該控制柜具有以下控制功能：
（1）實現風機的啟停和變頻控制。
（2）實現對電動水閥、電動風閥等執行器以及溫度、濕度、靜壓、CO2、PM2.5 等 傳感器的監視與控制。
（3）配置彩色觸摸屏，與變風量智慧控制器連接，實現就地的參數設定與監視。
（4）變風量智慧控制器內置變風量控制程序，可實現定靜壓、變靜壓、可變靜壓、 總風量等不同控制策略，設計師和調試人員可根據項目特點進行程序自由配置。
（5）內置電能表，自動記錄風機耗電量參數；同時采集空氣處理機組熱量表參數， 可提供空氣處理機組能效評價，并將相關數據傳輸至上位機。
（6）控制柜具有自動加班申請功能，即通過觸摸屏進行加班申請設置，信息可傳至上位機并與冷熱源機房進行通信。
（7）空調機控制帶手自動轉換開關，及運行停止指示。
（8）變頻器采用主流品牌產品，帶操作面板，實現手自動切換。
（9）通信協議采用 PROFIBUS、MODBUS、BACnet、LONWORKS 等國際通用標準協議。 RM5600 變風量空調智慧控制柜選型配置見表5-13。

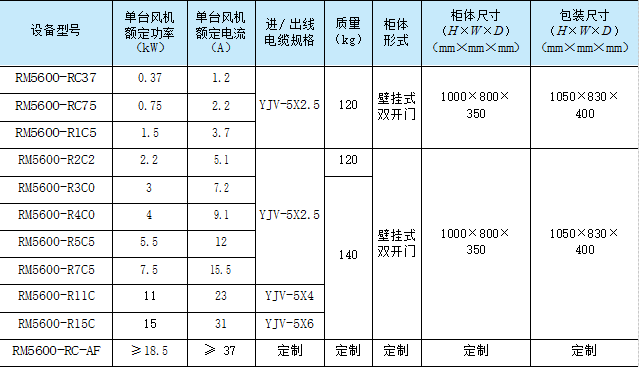

表 5-13RM5600 變風量空調智慧控制柜選型配置表
注：柜內含新型變風量智慧控制器、智能電能表、變頻器、空氣斷路器、接觸器等元器件，主要元器件為國內外主流品牌產品。
1. 傳感器、檢測儀表配置
傳感器、檢測儀表配置見表 5-14。

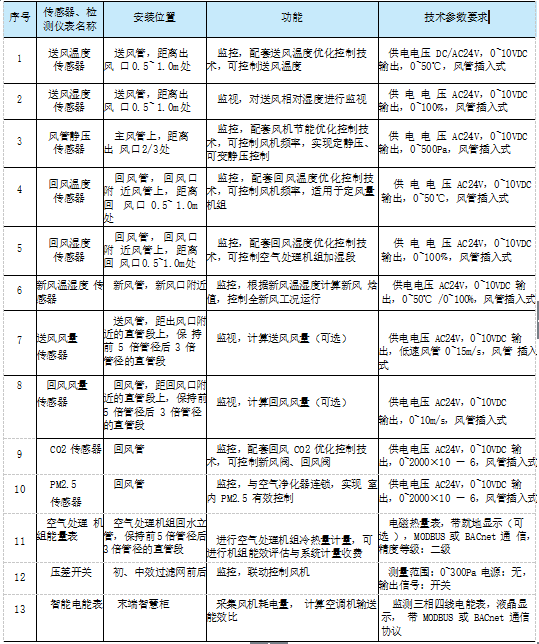

表 5-14傳感器、檢測儀表配置表
2. 風、水電動閥門配置
風、水電動閥門配置見表 5-15。

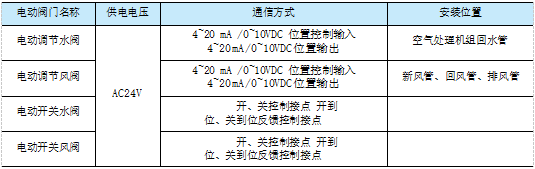

表 5-15風、水電動閥門配置表
