連載· 26|《變風量空調系統》——第五章 變風量空調創新設計
2017-12-22
變風量空調創新設計
變風量空調系統主要設備包括，空調機組（AHU）、變風量末端風量控制閥（VAVBOX）、 傳感器、控制器、風閥執行器等，這些產品一方面技術門檻相對較高，長期依賴進口， 是造成系統造價居高不下的重要原因；另一方面，將用于控制房間風量的末端裝置人為割裂成機械、傳感儀表、控制與電力驅動等生產廠家提供，從而缺乏對末端裝置功能承擔責任的主體，這也是現有產品不適應中國市場的重要原因。近年來，國內一些科研院所和企業不遺余力開展研究并不斷創新，針對中國國情，自主研發出機電儀控一體化的變風量末端裝置（VAV-TMN）、低溫風口以及變風量智能控制柜，大大簡化了變風量空調設計、安裝調試的技術難度，走出了一條具有中國特色的變風量空調創新設計之路。
源牌自主研發的VAV-TMN

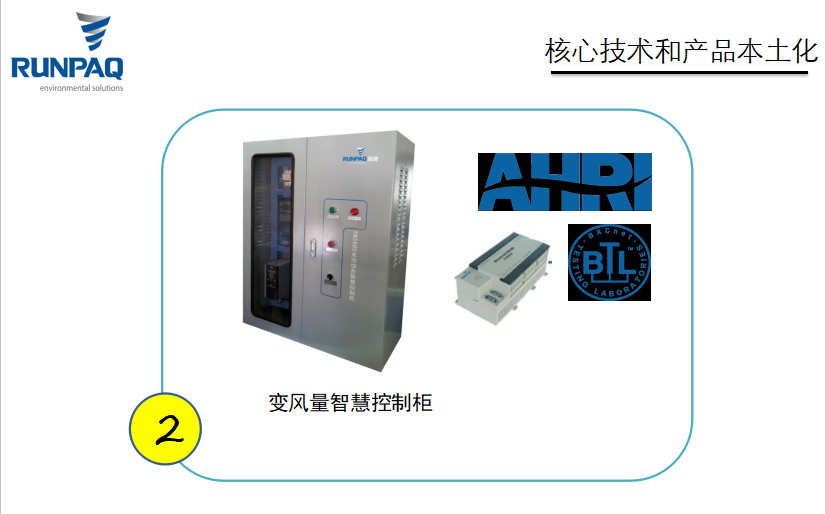

源牌變風量智慧控制柜
變風量空調創新設計主要是在變風量空調智慧控制柜、變風量末端裝置、誘導型低溫風口以及中央控制管理平臺系統等方面，將一個需要多專業配合的復雜系統轉變?yōu)閷?duì)這些產品的正確選型即可。
新型變風量空調系統網絡結構如圖 5-1 所示。

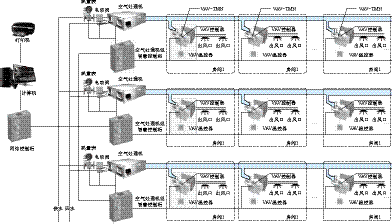

圖 5-1 新型變風量空調系統網絡結構圖

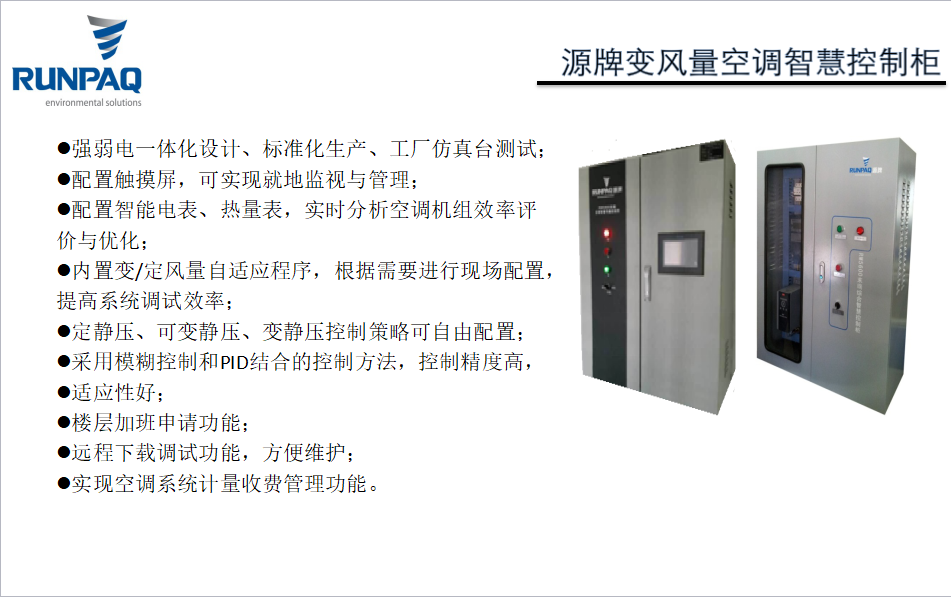

源牌變風量空調智慧控制柜優勢
5.1 新型變風量末端裝置（VAV_TMN）設計選型
5.1.1 產品結構
新型變風量末端裝置（Variable Air Volume Terminal，VAV-TMN）為機電儀控一體化組件，變風量箱體和控制部件采用一體化設計制造（見圖 5-2）。

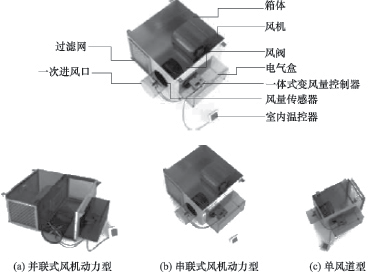

圖 5-2 新型變風量末端裝置（VAV-TMN）結構圖
箱體部分包括殼體、一次進風口（圓筒形）、風量傳感器、末端風機（風機動力型）、 風閥、吊耳、電控箱、回風過濾網（動力型）、內敷保溫消聲棉以及可選配部件（如熱水盤管、熱水盤管電動閥、電加熱盤管、出風靜壓箱、消聲器）等。

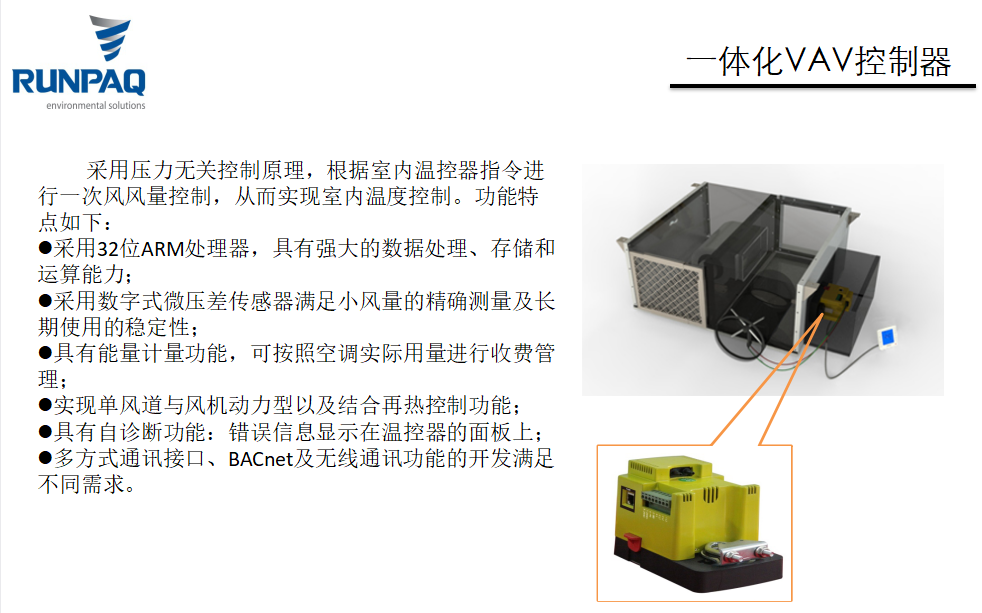

源牌一體化VAV控制器
控制部分包括一體化變風量控制器（含風閥器）、風機調速器（動力型）、變壓器、室內溫控器、熱水盤管閥門控制器或電加熱控制器等。這些產品的應用和選擇可根據項目設計或施工要求進行選擇組合。
