一、項目基本情況
本項目為宣化京張奧園區展示中心熱源系統，服務對象為物流中心的展示交 易中心。展示交易中心地上二層、地下一層，主要功能為交易廳、多功能廳、辦 公室、會議室、餐廳、超市等。項目建筑高度 12.6m，總建筑面積 22067 ㎡， 采暖面積 18619 ㎡。建筑樓層高，窗墻比大，采暖面積指標較普通建筑大。根據該地區電價政策條件，本項目設計采用電極鍋爐結合水蓄熱作為采暖熱源方案。

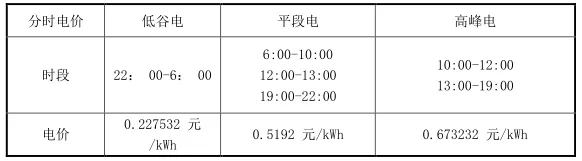

本項目電價政策情況如下：

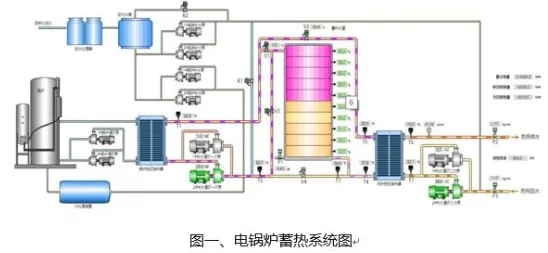

二、技術路線及工藝流程
冬季采暖設計最大熱負荷為 1271kW，設計熱負荷系數 70W/㎡。
熱源采用 1 臺 3MW 的電極鍋爐蓄熱供熱，蓄熱溫度為 85/55℃， 450m3 蓄熱水罐全量蓄熱，最大蓄熱量 14000kWh。 夜間低谷電時間電極鍋爐一邊蓄熱一邊向末端提供少量供熱，以保證交易中心基本防凍負荷。日間平段電和高峰電時期鍋爐停運，全部采用蓄熱罐進行末端供熱。
三、主要設備選型

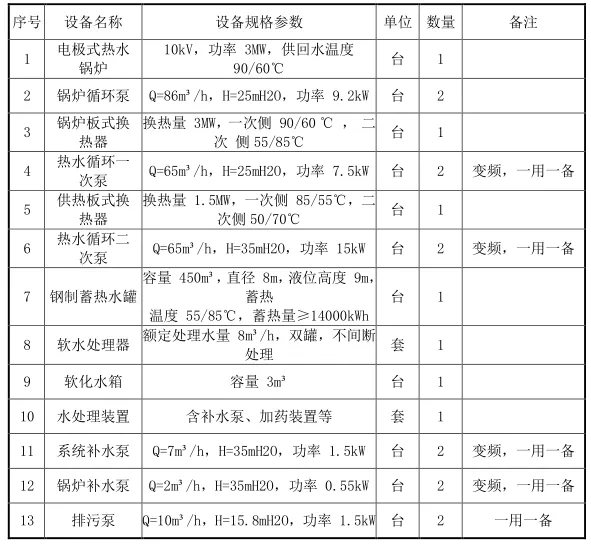

根據上述設計思路及相關測算，主要設備選型如下：
四、生產運行情況
本項目供熱采暖系統于 2019 年 12 月 5 日開始電極式鍋爐直接供熱，12 月 25 日開始電極式鍋爐結合蓄熱水罐全量蓄熱供熱，2020 年 1 月 17 日正式竣工驗收，2020 年 1 月 23 日完成采暖系統試運行。
電極式鍋爐蓄熱系統投入使用后，室內溫度控制白天 18～20℃，夜間 12～ 16℃。
物流中心的展示交易中心的各個功能房間溫度控制在 18～20℃左右，達到設 計的采暖溫度要求，且目前展示交易中心尚未全部投入使用，房間內人員和設備 未入駐。待設備和人員入駐后，房間供熱負荷需求將會更小，采暖系統能夠滿足 未來真正投入運營和使用后的采暖負荷需求。
五、項目經濟性與環境效益
項目經過一年多的全自動穩定運行，得出下列結論：
? 采暖系統平均綜合供熱效率達到 89.77%，部分時間段平均能效可達92.8%；
? 單位供熱量的電費為 0.2566 元/kWh；
? 每天的單位面積供熱用電電費為 0.163 元/(㎡.天)
? 每個月的單位面積供熱用電電費為 4.89 元/(㎡*月)；
? 電極鍋爐、蓄熱罐、水泵運行達到設計要求，運行穩定可靠；
? 控制系統運行穩定可靠，全自動運行；
? 系統放熱根據需求全自動調節，調節靈活性好。
項目可節約標準煤 10326 噸/年，減少二氧化碳排放量 27570 噸/年，助力實現碳達峰、碳中和目標。
六、典型經驗和做法
項目采用高壓電極鍋爐+水蓄熱技術，整套系統的造價低，系統效率高（供熱效率 92%以上），多工況聯合運行，系統使用靈活，可靠性高。通過水蓄熱可利用低谷電時段蓄能，也可及時消納新能源，峰電時段釋能實現低成本供熱，即實現能源 的“移峰填谷”節省用電費用，有利于建筑電氣化，零碳運行目標。
采用高壓電極式鍋爐占地面積小，同時減少 0.4KV 配電系統，降低電力投資成本。電極鍋爐轉換效率高達 98%，具備豐富的故障檢測、事故報警、聯鎖保護等功能，保證鍋爐的安全可靠運行。電極式鍋爐負荷調節性能好，在 10-100% 負荷范圍內的無級調節，單臺功率可達 50MW 以上。
電能（尤其是清潔電能）豐富地區，且具有明顯的峰谷電價差，具有供熱需求且綠色能源示范區，與太陽能供熱、太陽能發電+供熱、風能發電+供熱等形成有效的清潔供暖系統，也可以結合多能源互補運營。
隨著“煤改電”等一系列低碳減排新路徑的出現，源牌科技將繼續聚焦綜合能源領域，持續為客戶提供清潔能源供熱產品及一體化解決方案，助力城市早日實現碳中和。
